Calcolatore della Portata di Orifizi

Il calcolatore della portata di orifizi calcola la portata del liquido scaricato da un serbatoio attraverso un orifizio. In parole povere, l'orifizio è un foro o un'apertura che permette di controllare o limitare un flusso.

Un orifizio tarato misura e controlla la portata di gas e liquidi ed è ampiamente utilizzato nella meccanica dei fluidi: apparecchiature idrauliche, compressori, serbatoi, fognature, dighe e stramazzi. Gli orifizi vengono utilizzati anche per creare un differenziale di pressione in un flusso.

Continua a leggere per capire come questo calcolatore aiuta a determinare la portata attraverso un orifizio.

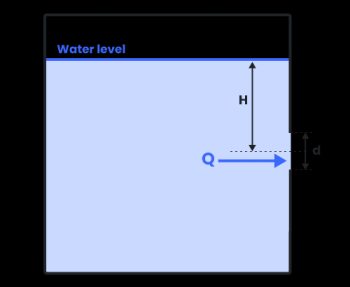

Un orifizio è una piastra con un foro, viene attaccato all'uscita o inserito all'interno di un tubo in modo che il flusso passi attraverso esso. Il diametro e l'area di un orifizio, solitamente di forma circolare, sono noti perché il flusso possa essere regolato. Quando il fluido passa attraverso un orifizio, la pressione nel tubo si riduce. Questo fenomeno viene utilizzato anche per analizzare le caratteristiche di un fluido.

In termini matematici, l'equazione del flusso di un orifizio fornisce la portata, $Q$, data l'area dell'orifizio, $A$:

dove:

• $C_f$ — Coefficiente di flusso;
• $g$ — Accelerazione dovuta alla gravità della Terra ($\text{m/s}^{2}$); e
• $H$ — Distanza al centro, cioè la distanza tra il livello del fluido e il centro del foro dell'orifizio.

Per calcolare il coefficiente di flusso 🇺🇸, $C_f$, si utilizzano diversi parametri: diametro dell'orifizio, $d$, accelerazione dovuta alla gravità, profondità idraulica e viscosità cinematica del fluido, $\nu$. Lo possiamo esprimere come:

Per stimare la portata di un orifizio, usa l'equazione di cui sopra:

1. Inserisci il diametro dell'orifizio, $d$;

2. Il calcolatore calcolerà l'area dell'orifizio, $A$;

3. Inserisci il coefficiente di flusso, $C_f$;

4. Inserisci la distanza al centro, $H$;

5. L'accelerazione dovuta alla gravità, $g$, è già compilata — è uguale a $9,\!81\ \text{m/s}^2$. La puoi modificare espandendo la sezione "Accelerazione gravitazionale" nella parte inferiore del calcolatore; e

6. Il calcolatore della portata di orifizi ti restituirà la portata dell'orifizio, $Q$.

Ora determiniamo la portata di un orifizio con un diametro di $50 \text{ mm}$ e una distanza al centro di $200 \text{ mm}$. Diciamo che il coefficiente di flusso, $C_f$ è uguale a $0,\!8$.

Per stimare la portata dell'orifizio:

1. Inserisci il diametro dell'orifizio, $d = 50 \text{ mm}$;

2. Il calcolatore calcolerà l'area dell'orifizio, $A$;

3. Inserisci il coefficiente di flusso, $C_f = 0,\!8$;

4. Inserisci la distanza al centro, $H = 200 \text{ mm}$;

5. L'accelerazione dovuta alla gravità, $g$, è uguale a $9,\!81\text{ m/s}^2$; infine

6. Applica l'equazione della portata di un orifizio:
